Płytki odgałęźne

Listwa zaciskowa odgałęźna.

Drukuj

Listwa zaciskowa odgałęźna Rysunek - Listwa zaciskowa odgałęźna Listwa zaciskowa odgałęźna .

Typ

Ilość zacisków i przekrój przewodów

Wymiary gabarytowe [mm] Waga [g] Numer wyrobu
Zacisk 1 [mm2]

Zacisk 2 [mm2]

a b
LZO 501
2x25 2x25 89 30
40 501
LZO 502
2x25 - 77 30 35 502
LZO 503
2x16 + 2x25 2x16 + 2x25 101 30 65 503
LZO 504
4x16 - 77 25 25 504
LZO 505 4x16 4x16 79 25 40 505
LZO 506 5x10 + 1x16 - 77 25
30 506
LZO 507 5x10 + 1x16 5x10 + 1x16 107 25 50
507
LZO 508 8x10 + 2x16 - 77 25
40 508
LZO 509 10x10 + 4x16 - 97 25 55 509
LZO 510 13x10 + 6x16 - 130 25
70 510
Indywidualne zdjęcie każdego wyrobu znajduje się w linku z numerem wyrobu.

.

Listwa zaciskowa 5-torowa 400V

Drukuj

Typ montażu Napięcie [V] Przyłączalność przewodów na każdy tor [mm2] Wymiary [mm] Waga [g] Numer wyrobu
a b c
wkręt 400 4 x (25,0 – 10,0)
4 x (25,0 – 6,0)
139 76 44 370 093
szyna DIN 400 139 76 56 395 093-I
wkręt 400 4 x (25,0 – 10,0)

139 76 44 310 093-II
szyna DIN 400 139 76 56 330 093-III
wkręt 400 152 76 38 375 093-IV
szyna DIN 400 152 76 50 395 093-V

Płytka odgałęźna 4x

Drukuj

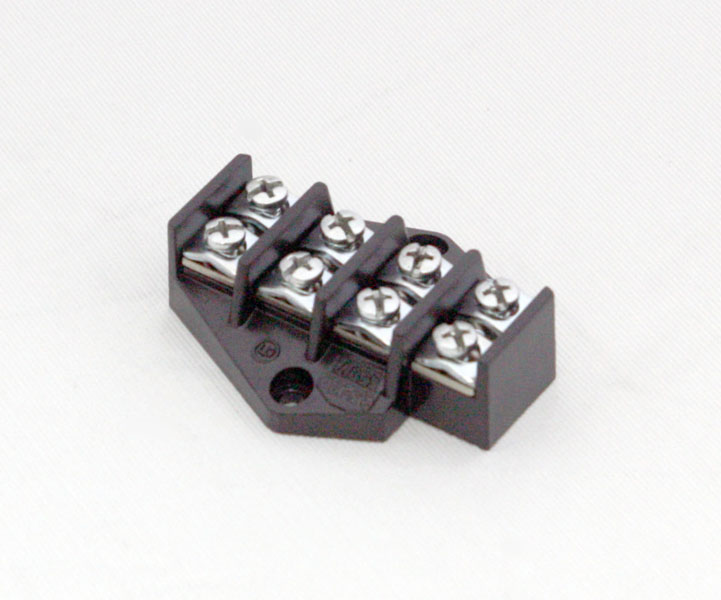

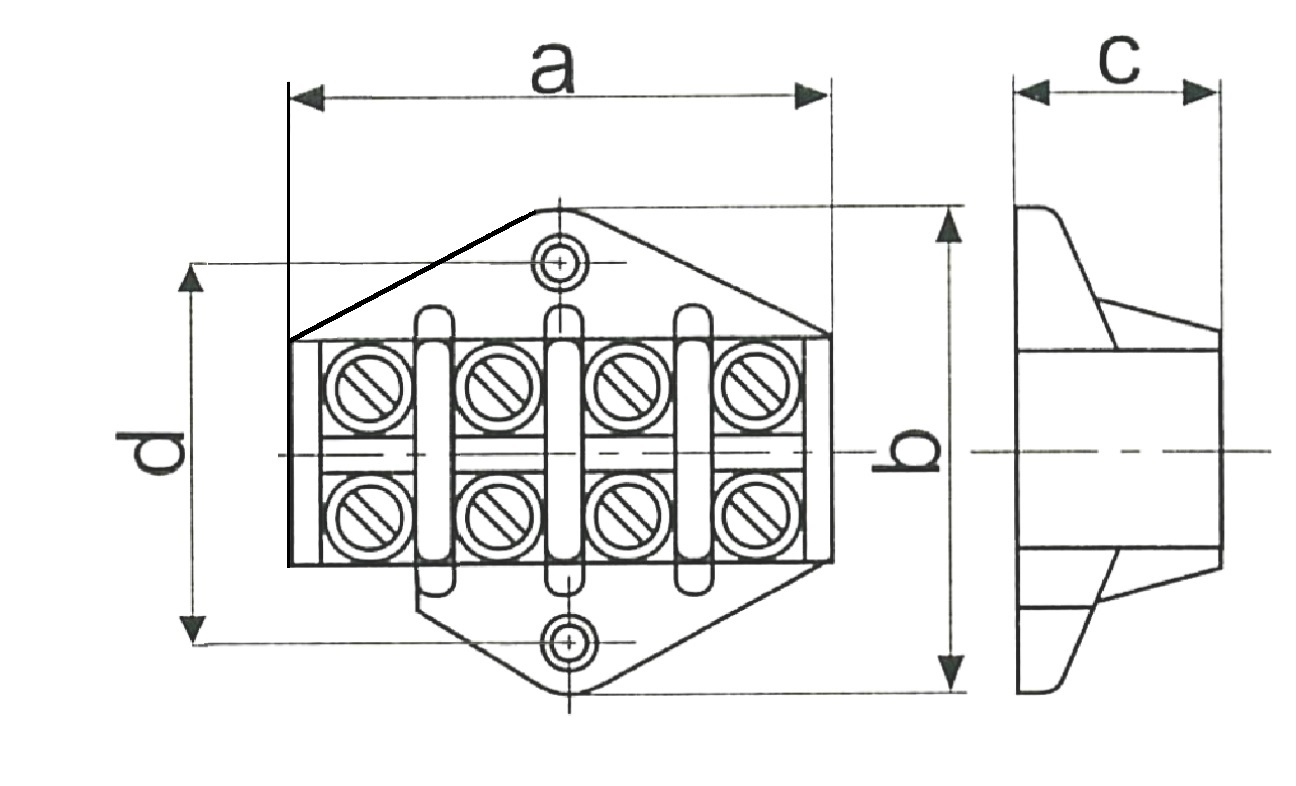

Płytka odgałęźna 4x4mm2

Rodzaj listwy / ilość torów Napięcie [V] Przyłączalność przewodów [mm2] Wymiary gabarytowe [mm] Waga [g]
Numer wyrobu
a b c d
4-torowa 400 1,0 - 4,0 52 52 20 39
40 1350-2
4-torowa 400 2,5 - 10,0 72 58 22 45
80 1351-2
4-torowa 400 6,0 - 16,0 121 82 30 66
170 1349-2
4-torowa 400 25,0 121 82 30 66
200 222402504

Płytka odgałęźna 5x

Drukuj

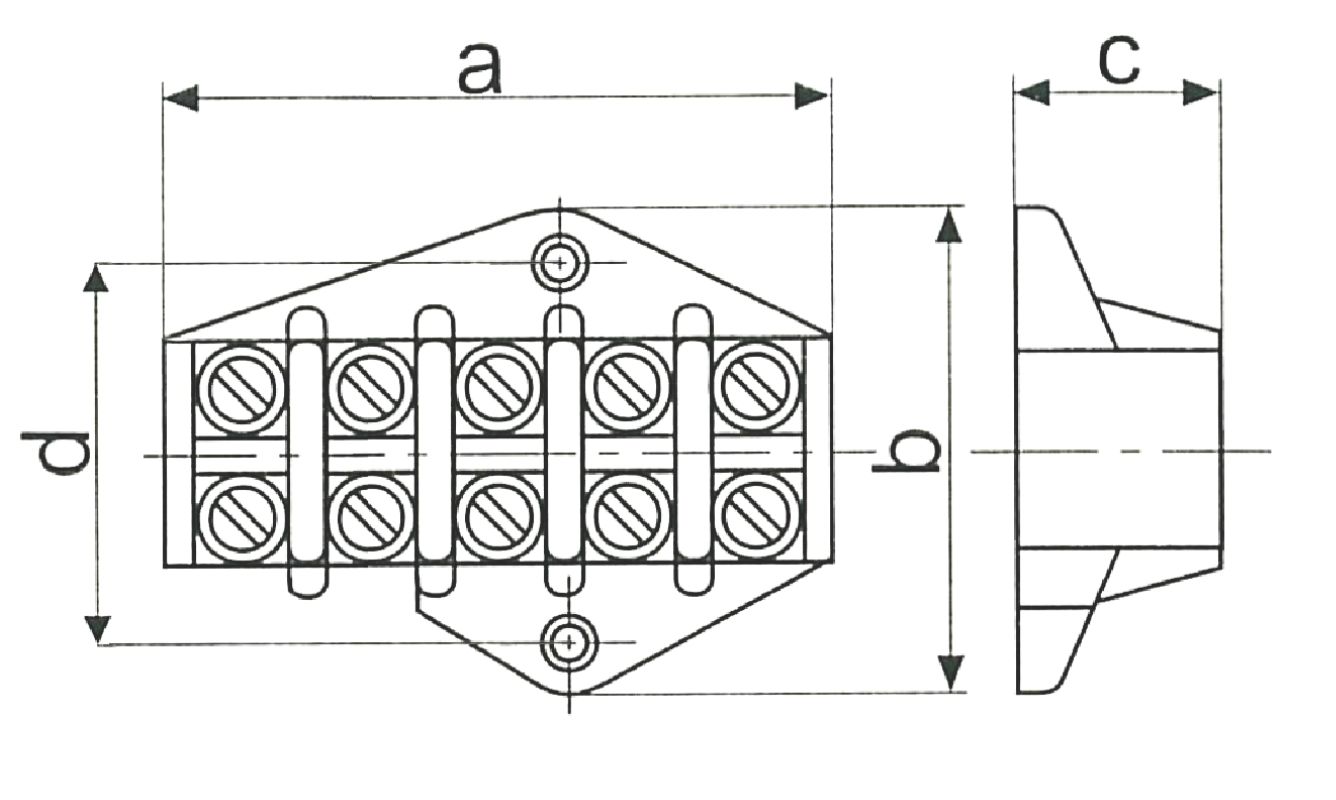

Płytka odgałęźna 5x

Rodzaj listwy / ilość torów Napięcie [V] Przyłączalność przewodów [mm2] Wymiary gabarytowe [mm2] Waga [g]
Numer wyrobu
a b c d
5-torowa 400 1,0 - 4,0 61 52 20 39
50 1350-3
5-torowa 400 2,5 - 10,0 85 58 22 45
90 1351-3
5-torowa 400 6,0 - 16,0 144 82 30 66
205 1349-3
5-torowa 400 25,0 144 82 30 66
215 222502506
